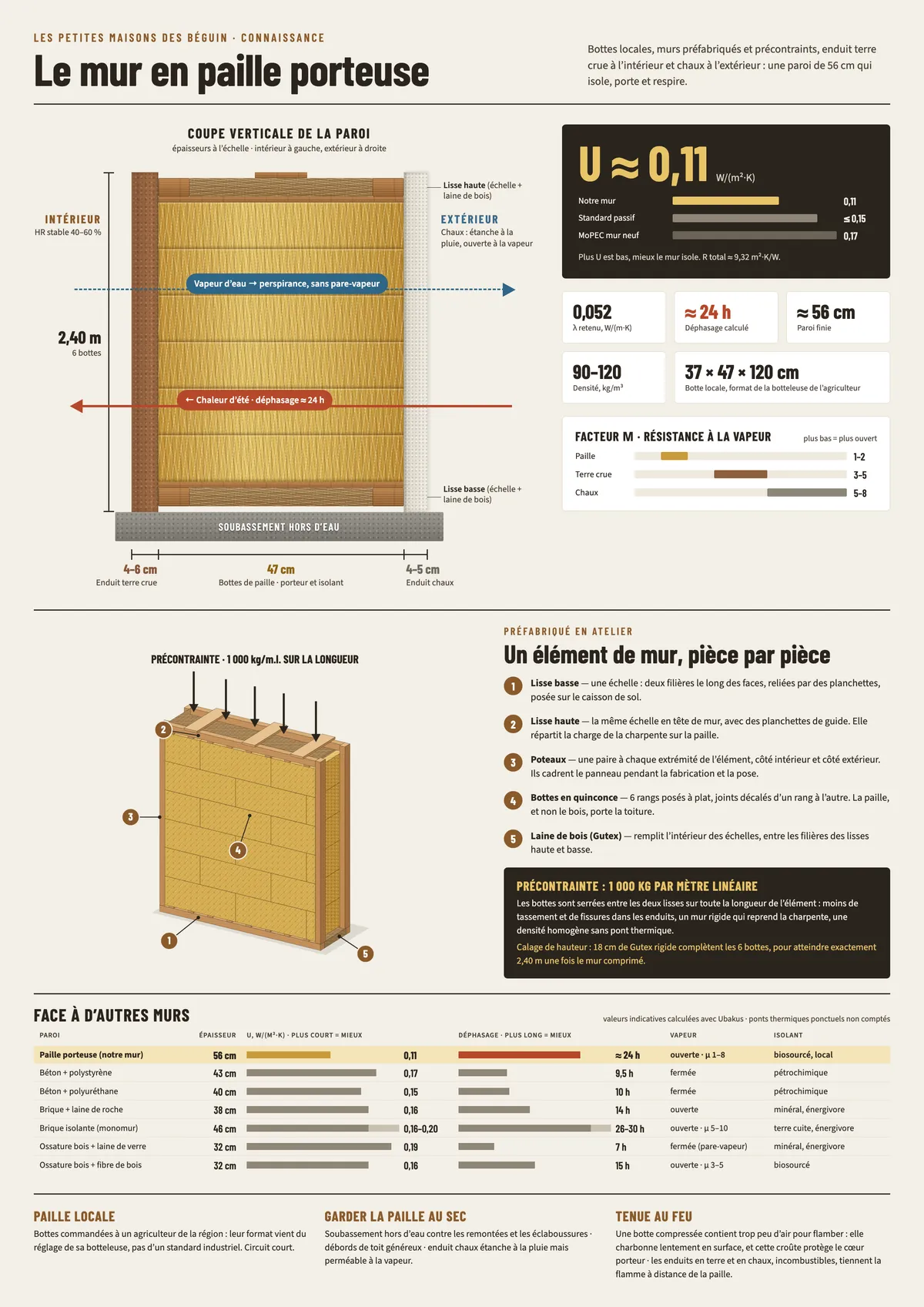

Construction en paille porteuse : dimensions, densité, lambda et facteur μ

La construction en paille porteuse, associée à un enduit de terre crue à l’intérieur et un enduit à la chaux à l’extérieur, constitue un système constructif aux propriétés thermiques et hygroscopiques spécifiques. Cet article présente les caractéristiques techniques de notre réalisation construite avec des murs en paille préfabriqués et précontraints.

Caractéristique	Valeur
Dimensions d’une botte	37 x 47 x 120 cm
Densité	90 à 120 kg/m³
Conductivité thermique (λ)	0,045 à 0,052 W/(m·K)
Valeur λ retenue pour le calcul	0,052 W/(m·K)
Facteur μ (résistance à la diffusion de vapeur)	Environ 1 à 2
Épaisseur de paille dans le mur	47 cm
Résistance thermique de la paille (R)	Environ 9,04 m²·K/W
Coefficient de transmission thermique (U) du mur	Environ 0,11 W/(m²·K)

Composition de la paroi

Le mur extérieur est constitué de trois couches distinctes, organisées de l’intérieur vers l’extérieur pour assurer à la fois structure, isolation et régulation hygrométrique :

• Couche intérieure : 4 à 6 cm d’enduit en terre crue. Ce matériau assure une régulation naturelle de l’humidité relative et apporte une inertie thermique de surface.
• Cœur de mur : 47 cm de paille en bottes. Cette épaisseur constitue l’élément porteur et le corps isolant principal.
• Couche extérieure : 4 à 5 cm d’enduit à la chaux. Cet enduit minéral protège la paille des intempéries tout en restant perméable à la vapeur d’eau.

L’épaisseur totale de la paroi est d’environ 56 cm.

Origine et caractéristiques des bottes

Les bottes de paille utilisées pour ce projet ont été achetées directement auprès d’un agriculteur de la région. Il s’agit de petites bottes classiques, un format très répandu : leur section de 37 × 47 cm correspond aux dimensions du canal de la presse, tandis que leur longueur varie légèrement d’une botte à l’autre.

• Dimensions relevées : section de 37 × 47 cm et longueur d’environ 120 cm.
• Densité : comprise entre 90 et 120 kg/m³.
• Mise en œuvre : les murs ont été préfabriqués en atelier. La technique de précontrainte verticale a été appliquée pour assurer la stabilité de l’ouvrage.

La paille est un sous-produit de la culture des céréales : on en trouve pratiquement partout, et il suffit généralement de s’adresser à un agriculteur voisin pour s’approvisionner. Cette disponibilité locale limite les transports et rend le matériau accessible à la plupart des projets.

Apport de la précontrainte structurelle

Une particularité de cette réalisation réside dans la précontrainte appliquée lors de la fabrication des panneaux muraux. Chaque mur, d’une hauteur de 2,40 m (correspondant à l’empilement de 6 bottes), a été soumis à une charge de compression de 1 000 kg par mètre linéaire.

Cette précontrainte présente plusieurs avantages techniques :

• Limitation du tassement : la compression initiale réduit le risque de tassement différentiel ultérieur, limitant ainsi l’apparition de fissures dans les enduits.
• Rigidité structurelle : elle augmente la cohésion de l’ensemble, permettant au mur de reprendre les charges de la charpente et d’assurer la stabilité de l’ouvrage.
• Homogénéité : elle garantit une densité régulière de la paille sur toute la hauteur du mur, évitant les zones moins denses qui pourraient créer des ponts thermiques ou des faiblesses mécaniques.

Performance thermique et calcul du coefficient U

Les performances thermiques du mur découlent directement de l’épaisseur de paille et de sa densité.

• Conductivité thermique (lambda) : pour une paille de densité comprise entre 90 et 120 kg/m³, la conductivité thermique se situe généralement entre 0,045 et 0,052 W/(m·K). Nous retenons la valeur de référence des Règles professionnelles de la construction en paille (RFCP, CP2012) pour cette plage de densité, soit λ = 0,052 W/(m·K), pour le calcul.

• Résistance thermique (R) : pour une épaisseur de 47 cm de paille, la résistance thermique est calculée selon la formule R = e / λ :

  • R_paille ≈ 0,47 / 0,052 ≈ 9,04 m²·K/W.
  • Enduit intérieur en terre crue (5 cm, λ ≈ 0,8 W/(m·K)) : R_terre ≈ 0,05 / 0,8 ≈ 0,06 m²·K/W.
  • Enduit extérieur à la chaux (4,5 cm, λ ≈ 0,87 W/(m·K)) : R_chaux ≈ 0,045 / 0,87 ≈ 0,05 m²·K/W.
  • Résistances superficielles intérieure et extérieure (EN ISO 6946) : Rsi + Rse = 0,13 + 0,04 = 0,17 m²·K/W.
  • Résistance totale : R_total ≈ 9,04 + 0,06 + 0,05 + 0,17 ≈ 9,32 m²·K/W. Les enduits, denses et conducteurs, n’apportent qu’environ 1 % de cette résistance : c’est la paille qui isole.

• Coefficient de transmission thermique (U) : le coefficient U est l’inverse de la résistance totale (U = 1 / R_total).

  • Calcul : U = 1 / 9,32 ≈ 0,107, arrondi à 0,11.
  • Résultat : U ≈ 0,11 W/(m²·K).

En Suisse, le Modèle de prescriptions énergétiques des cantons (MoPEC) fixe une valeur limite de 0,17 W/(m²·K) pour un mur extérieur neuf lorsque l’enveloppe est justifiée élément par élément : avec 0,11 W/(m²·K), le mur se situe nettement en dessous. En France, la RE2020 ne fixe pas de U maximal par paroi ; elle évalue le bâtiment dans son ensemble à l’aide d’indicateurs globaux (Bbio, Cep), si bien qu’une comparaison directe avec un U de paroi n’est pas possible.

Le standard de la maison passive (Passivhaus) ne se définit pas non plus par le U d’une paroi, mais par la performance de toute la maison : besoin de chauffage d’au plus 15 kWh/(m²·an), très bonne étanchéité à l’air, limitation de l’énergie primaire. Pour y parvenir, il est recommandé de viser des parois opaques avec un U d’environ 0,15 W/(m²·K) ou moins. Le mur en paille s’inscrit dans cette recommandation, ce qui constitue une bonne base, sans suffire à lui seul à qualifier un bâtiment de passif.

Déphasage thermique et inertie

Le déphasage thermique est le temps que met une variation de température extérieure pour se répercuter de l’autre côté de la paroi. Il se calcule selon la norme EN ISO 13786, à partir de l’épaisseur, de la conductivité, de la densité et de la capacité thermique de chaque couche. Ce calcul fournit aussi un second indicateur, souvent plus parlant : l’atténuation, c’est-à-dire le facteur par lequel l’amplitude des variations de température est divisée en traversant le mur.

• Valeurs calculées : nous avons modélisé notre paroi avec le calculateur en ligne Ubakus (enduit terre 5 cm, paille 47 cm avec λ = 0,052 W/(m·K), ρ = 100 kg/m³ et c = 2 000 J/(kg·K), enduit chaux 4,5 cm). Il en ressort un déphasage d’environ 24 heures et une atténuation supérieure à 100. Ce sont des valeurs calculées et non mesurées : elles dépendent des hypothèses retenues, en particulier de la capacité thermique de la paille.
• Influence de l’épaisseur : le déphasage augmente avec l’épaisseur. Avec les mêmes hypothèses et 35 cm de paille, il serait d’environ 19 heures.
• Impact concret : avec une atténuation supérieure à 100, un écart de 15 °C entre le jour et la nuit à l’extérieur se traduit par une oscillation de moins de 0,15 °C sur la face intérieure du mur. Au-delà d’une douzaine d’heures, la valeur exacte du déphasage compte d’ailleurs peu : c’est cet amortissement qui protège l’intérieur de la chaleur estivale. Le confort d’été dépend alors surtout des fenêtres (protections solaires) et de la ventilation nocturne.

λ : conductivité thermique ; ρ : masse volumique ; c : capacité thermique massique, c’est-à-dire l’énergie nécessaire pour élever de 1 °C la température de 1 kg de matériau. Le produit ρ × c indique la quantité de chaleur qu’un mètre cube de matériau peut stocker : environ 0,2 MJ/(m³·K) pour la paille, contre 2,4 MJ/(m³·K) pour le béton.

Perméabilité à la vapeur et confort intérieur

La conception de la paroi respecte le principe de la perspirance, c’est-à-dire la capacité des matériaux à laisser diffuser la vapeur d’eau.

• Facteur de résistance à la diffusion de vapeur (μ) : la paille présente un facteur μ très faible (environ 1 à 2), nettement inférieur à celui de la terre crue (3 à 5) et de la chaux (5 à 8).
• Gestion de l’humidité : cette homogénéité des propriétés permet à la vapeur d’eau produite à l’intérieur du bâtiment de traverser le mur et de s’évacuer vers l’extérieur, sans rencontrer de pare-vapeur synthétique bloquant.

Ce fonctionnement permet de maintenir une hygrométrie intérieure stable, généralement comprise entre 40 et 60 %, ce qui contribue au confort des occupants et prévient les risques de condensation au cœur de la paroi.

Comparaison avec d’autres types de murs

Pour situer notre paroi, les tableaux ci-dessous la comparent à des murs extérieurs couramment construits aujourd’hui, avec des épaisseurs d’isolant usuelles pour respecter les exigences actuelles. Les valeurs sont des ordres de grandeur : elles varient selon les produits choisis et les détails de mise en œuvre.

Les murs comparés

Type de mur	Composition courante (int. → ext.)	Épaisseur totale
Paille porteuse (notre mur)	Terre crue 5 cm + paille 47 cm + chaux 4,5 cm	≈ 56 cm
Béton + polystyrène (isolation extérieure)	Béton armé 20 cm + EPS 20 cm + enduit	≈ 43 cm
Béton + polyuréthane	Béton armé 20 cm + PIR 14 cm + bardage ventilé	≈ 40 cm
Brique + laine de roche	Brique terre cuite 15 cm + laine de roche 20 cm + enduit	≈ 38 cm
Brique isolante (monomur)	Brique alvéolaire 42,5 cm + enduits	≈ 46 cm
Ossature bois + laine de verre	Plâtre + pare-vapeur + laine de verre 24 cm entre montants + panneau + bardage	≈ 32 cm
Ossature bois + fibre de bois	Plaque de plâtre + frein-vapeur + fibre de bois 24 cm + panneau de fibre de bois 6 cm + enduit	≈ 32 cm

Isolation

Type de mur	U (W/(m²·K))
Paille porteuse (notre mur)	≈ 0,11
Béton + polystyrène (isolation extérieure)	≈ 0,17
Béton + polyuréthane	≈ 0,15
Brique + laine de roche	≈ 0,16
Brique isolante (monomur)	0,16 à 0,20
Ossature bois + laine de verre	≈ 0,19
Ossature bois + fibre de bois	≈ 0,16

Les isolants synthétiques permettent des murs plus minces, mais aucune de ces compositions courantes n’atteint le U ≈ 0,11 W/(m²·K) de notre paroi sans augmenter fortement l’épaisseur d’isolant.

Confort d’été

Type de mur	Déphasage	Atténuation
Paille porteuse (notre mur)	≈ 24 h	> 100
Béton + polystyrène (isolation extérieure)	≈ 9,5 h	> 100
Béton + polyuréthane	≈ 10 h	> 100
Brique + laine de roche	≈ 14 h	> 100
Brique isolante (monomur)	26 à 30 h	> 100
Ossature bois + laine de verre	≈ 7 h	≈ 6
Ossature bois + fibre de bois	≈ 15 h	≈ 30

Toutes les parois qui associent une masse importante à une bonne isolation (paille dense, monomur, béton ou brique isolés par l’extérieur) divisent les variations de température extérieure par plus de 100. Les ossatures bois légères amortissent beaucoup moins : environ 6 avec de la laine de verre et 30 avec de la fibre de bois, plus dense. À l’échelle d’une pièce, le confort d’été dépend toutefois surtout des protections solaires, de la masse intérieure et de la ventilation nocturne : la paroi n’en est qu’un élément.

Gestion de la vapeur

Type de mur	Perméabilité à la vapeur
Paille porteuse (notre mur)	Ouverte (μ 1 à 8)
Béton + polystyrène (isolation extérieure)	Fermée (μ EPS 20 à 100, béton 80 à 130)
Béton + polyuréthane	Fermée (parements aluminium)
Brique + laine de roche	Ouverte (μ ≈ 1) avec un enduit perméable
Brique isolante (monomur)	Ouverte (μ 5 à 10)
Ossature bois + laine de verre	Fermée côté intérieur (pare-vapeur)
Ossature bois + fibre de bois	Ouverte (μ 3 à 5)

Les parois fermées (pare-vapeur, isolants synthétiques) exigent une étanchéité parfaite ; une fuite peut piéger l’humidité dans le mur. Les parois perspirantes (paille, fibre de bois, monomur) laissent la vapeur migrer et sécher naturellement.

Origine des matériaux

Type de mur	Origine de l’isolant
Paille porteuse (notre mur)	Biosourcée, locale, stocke du carbone
Béton + polystyrène (isolation extérieure)	Pétrochimique
Béton + polyuréthane	Pétrochimique
Brique + laine de roche	Minérale, fabrication énergivore
Brique isolante (monomur)	Terre cuite, cuisson énergivore
Ossature bois + laine de verre	Minérale, fusion énergivore
Ossature bois + fibre de bois	Biosourcée

La paille est un coproduit agricole très peu transformé qui stocke du carbone, alors que le ciment, la terre cuite, les laines minérales et les isolants pétrochimiques demandent beaucoup d’énergie à la fabrication.

Valeurs calculées avec le calculateur en ligne Ubakus : U selon EN ISO 6946, déphasage et atténuation selon EN ISO 13786 (rapport entre les amplitudes de température des faces extérieure et intérieure). Ponts thermiques ponctuels non comptés. Propriétés retenues (λ en W/(m·K), ρ en kg/m³, c en J/(kg·K)) : paille 0,052 / 100 / 2 000 ; béton armé 2,3 / 2 400 / 1 000 ; EPS 0,035 / 20 / 1 450 ; PIR 0,022 / 32 / 1 400 ; brique terre cuite 0,40 / 900 / 1 000 ; laine de roche 0,035 / 100 / 1 030 ; brique alvéolaire 0,07 à 0,09 / 650 / 1 000 ; laine de verre 0,035 / 15 / 1 030 ; fibre de bois 0,038 / 50 / 2 100 ; panneau de fibre de bois 0,046 / 230 / 2 100 ; montants en épicéa occupant 15 % de la surface. Comme le rappelle Ubakus, ces indicateurs servent à comparer des parois entre elles et ne permettent pas de prévoir la température d’une pièce.

Durabilité et résistance

La durabilité d’un mur en paille repose sur sa protection contre l’humidité liquide. La mise en œuvre retenue intègre :

• Un soubassement hors d’eau pour éloigner la paille des remontées capillaires et des projections de pluie.
• Des débords de toit suffisants pour protéger les façades.
• Un enduit à la chaux extérieur imperméable à l’eau de pluie mais perméable à la vapeur.

Concernant la résistance au feu, la forte densité de la paille (90-120 kg/m³) et la présence des enduits minéraux de part et d’autre limitent la combustion. En cas d’incendie, la couche superficielle de l’enduit ou la couche externe de la botte se consume lentement, formant une couche carbonisée qui protège le cœur de la botte et maintient la capacité portante du mur pendant une durée significative.

Conclusion

L’utilisation de bottes de paille précontraintes, issues d’une production locale et offrant 47 cm d’isolant, permet d’atteindre des niveaux de performance thermique élevés (U ≈ 0,11 W/(m²·K)) avec un déphasage calculé d’environ 24 heures et une très forte atténuation des variations de température, tout en assurant la stabilité structurelle de l’ouvrage. Associée à des enduits naturels (terre et chaux), cette technique offre un système constructif cohérent, maîtrisant les flux thermiques et hygrométriques pour un bâtiment durable et économe en énergie, dont les murs dépassent largement les exigences du MoPEC pour les parois.
